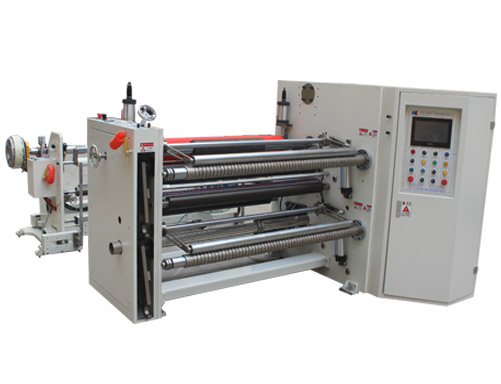

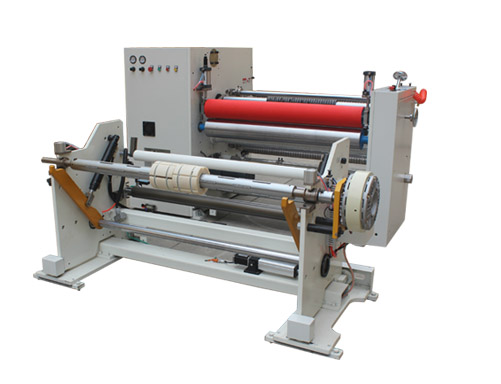

RFZ-1300FT贴合分条机

  • 所属分类:贴合分条机

  • 点击次数:
  • 发布日期:2021/08/02
  • 更多
  • 在线询价
  • 详细内容
  • 产品参数
  • 图片说明

       RFZ-1300FT贴合分条机设备介绍:

  A 三马达联动控制:放卷PLC自动控制张力,牵引机构送料,收卷马达通过变频器扭矩控制张力。

  B 上保护膜放料位置位于操作上方,接料方便,与贴合滚筒形成大包角后进入贴合机构。

  C 下保护膜通过底部与下精磨铁辊形成大包角与主材贴合,贴合效果稳定。

  D 收卷轴采用气涨轴,采用上下AB 轴结构,卸料方便。

  E 边料收废处理采用风吹式,保证材料两端的平整度。

  F 配备静电消除一拖二。

  G 上胶辊采用进口硅胶材质包胶,搭配下精磨铁辊,贴合效果稳定, 无气泡,褶皱,弯曲。

  H 放卷采用超声波纠偏。

贴合分条机


一、主要技术参数

1

材料

分切材料:光学膜类、纸、泡棉等卷材

2

原料宽度

1600mm(轮面宽度1630mm)

3

放卷直径

800mm

4

收卷直径

450mm

5

分条宽度

25mm-1600mm(快捷下刀)15MM-1600MM(拼刀式)依材料而异

6

分切端面整齐度

土0.1 mm

7

收卷管芯内径

3'(76.2mm)   (瓦片式气涨轴)

8

机械运行速度

0-110M/min  (设计速度,因材料特性而异)

9

电源供应

380V 50HZ 3PHASE

10

机器总功率

10KW

11

使用空压源

5KG(客户自备)

12

机械尺寸约

长3000mm*宽2900mm*高1500mm

13

机器质量约

2100KG(分体机)

14

纠边系统

超声波纠编

15

分切方式

圆刀分切

16

贴合材料宽度

1550mm

17

上贴合放卷直径

300mm 键式气涨轴



二、主机配置

序号

名称

参数

单位

数量

品牌

1

驱动电机

3kw六级电机


1

国产

2

收卷电机

3.7kw变频电机

2

丹马

3

边料

750w边料直吹式

1

国产

4

分切

圆刀分切

1

曼罗兰

5

下刀规格

65*90下刀

10


6

上刀规格

75*108*1+刀架

10


7

铝垫

50/30/20/10/5/3/2/1各13片

1


8

牵引电镀辊

160mm(表面精磨)

1

进口材质

9

牵引橡胶辊

160mm(硅胶)

1

进口材质

10

铝导辊

80mm

5

台资

11

测长传感器

到达设定米数自动停机

1

台资

三、机械配件

序号

名称

参数

单位

数量

品牌

1

程序控制

三菱工控系统

1


2

人机界面

触摸屏

1


3

低压电器

整台设备匹配

1

正泰
施耐德

4

重要部位轴承

设备匹配

1

5

气动元件

整台设备匹配

1

TNT/NSK

6

键条式

国产(保证质量)

若干


7



1

崎川仪表

四、其他
1维修工具一般维护工具1国产名优
2油漆主体+钣金亮光白色(汽车漆)
3操作形式分体式操作箱,主操作面在左边,设有住放卷尾部控制

整机操控人性化,开关按键、调节手柄、标志、颜色等的设计符合人体工程学和国家安

全质量检测标准要求,数字显示、变频调速、智能定长停机、紧急停车、过载保护等功能

应俱全。
