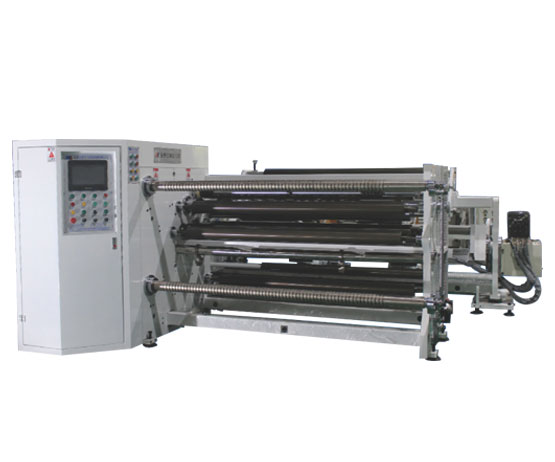

不干胶分切机(无轴上料)RG-1650

本机适用于:光学膜,合成纸等分条复卷。

Strip rewinding of adhesive, optical film and synthetic paper

●放卷采用无轴放卷,操作介面采用LCD触控屏,可直接在屏幕上设定各种卷取条件及运转状况。

两个卷取马达配合主机马达做三马达连动控制,主机马达隔断放料及收卷马达控制张力,张力稳定,收卷轴采用灵活设计,易拆卸,方便更换不

同材料的收卷及维护。

,控制部分采用编程式控制器进行机械动作控制,备有自我检测系统,机器故障时可自行诊断故障原因。

, The operation interface adopts LCD touch screen, which can directly set various coiling conditions and operation conditions on the

screen.

The two take - up motors cooperate with the main motor to perform three- motor continuous control. The main motor

separates the take- up and take up motors and controls the tension. The tension is stable. The take up reel is designed

flexibly and is easy to disassemble. It is convenient to take up and maintain different materials.

The control part adopts programmable controller to control the mechanical action, and has self- detecting system. When the

machine fails, the cause of the failure can be diagnosed by itself.


序号

S/N

名称

Name

规格内容

Specification

备注

Remarks

1

技术要求

Technical requirements

分切厚度:0.038-0.25mm

Slitting thickness:0.038-0.25mm


2

分切宽度:30-1350mm

litting width:30-1350mm


3

分切精度: ±0.1mm

Slitting accuracy: ±0.1mm


4

放卷直径:≤800mm

Unwinding diameter:≤800mm


5

放卷管芯:Φ76.2-Φ77 (纸管)

Reel core:Φ76.2-Φ77


6

收卷直径:≤550mm-上下双轴

Winding diameter:≤550mm


7

收卷管芯:Φ76.2-Φ77 (纸管)

Coilcore:Φ76.2-Φ77


8

分切速度:0-250m/min (机械速度)

litting speed:0-250m/min


9

电源供应:380v 50HZ

Power supply:380v 50HZ


10

气源/空压器:≤5P(客户自备)

Air source/air compressor:≤5P


11

主机结构

Host structure

45mm厚墙板

45mm thick wallboard


12

整机过渡铝导辊硬质氧化,抛光处理(防刮伤)

Hard oxidation and polishing of transition aluminum guide rollers of the whole machine(scratch prevention)


13

主机连接件时效,加强处理

Time-effect and strengthen treatment of main machine connection parts


14

亮点功能/和机械配件

选型

Highlight function/ and

mechanical parts

selection

自动量下刀装置

Automatic tool cutting device

15

下刀轴采用气胀固定式

The lower tool shaft is fixed by air expansion

16

选用西门子中央工控

Siemens central industrial control

17

整机使用日本进口NSK轴承

The whole machine uses NSK bearings imported from Japan.

18

辅助轴采用可旋转式

Rotatable auxiliary shaft


19

卸料轴(滚珠式)

Discharging shaft (ball type)
